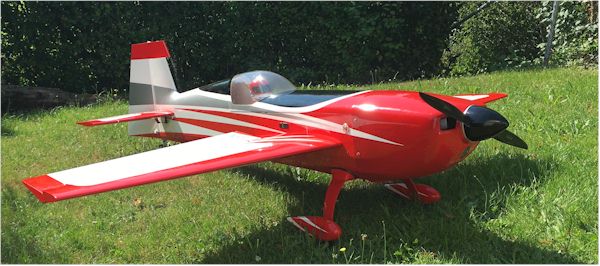

Gebaut im Sommer 2016, Erstflug 17. August 2016
Extra330SC 2,3m 01

Konstruktion:

  • Rumpf:  Sperrholz und Balsa mit CFK-Verstärkungen;  bespannt; Rumpfrücken beplankt.
  • Höhen- und Seitenleitwerk: Profilierte Rippenbauweise  mit Nasen- und Endleiste.
  • Motorhaube: GFK hochglanzlackiert.
  • Motordom: Sperrholzkonstruktion

Der Hangar 9 Pilot 30% mit Helm, rot/weiss/blau (Schweighofer 191116) ist gross, passt aber gut zum Modell.



Höhenleitwerk

Das geteilte Höhenleitwerk wird mit Steckungsrohr von links und rechts angeschraubt. Auf jeder Seite wird ein Servo eingebaut.

  • XTorque CFK Gabelservohebel 46mm  (Gabriel XT2802 für Hitec 24 Zähne).
  • Hitec Servo HS-5585MH
  • Rudergestänge mit Kugelgelenk, Länge von Achse zu Achse 90mm
  • Stecker: Multiplex mit Gehäuse fest am Rumpf montiert, loses Kabel mit Buchse am Servokabel.

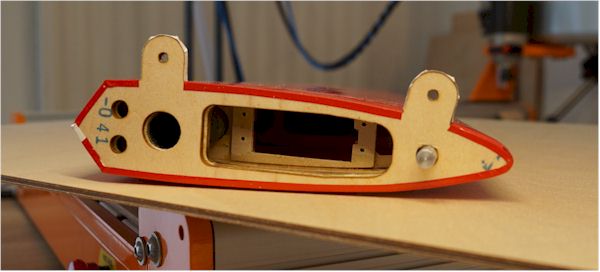

Extra330SC 2,3m Höhenleitwerk

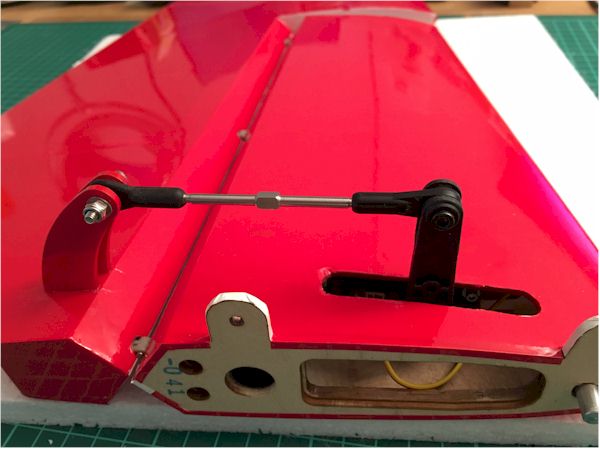

Extra330SC 2,3m Servoeinbau und Anlenkung Höhenruder

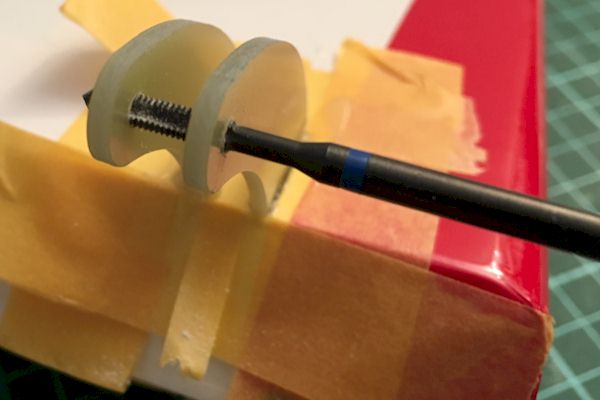

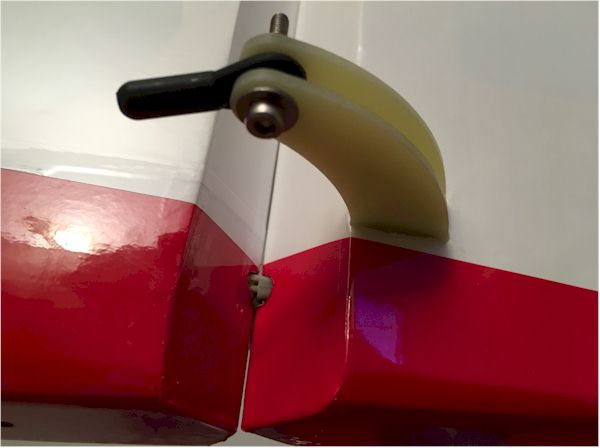

Extra330SC 2,3m Ruderhorn HL





Seitenleitwerk

  • XTorque CFK Gabelservohebel 76/92 (Gabriel XT2806, 25 Zähne)
  • Hitec 8385 TH
  • Ruderhorn GFK, Abstand Bohrung Seilzug 92mm

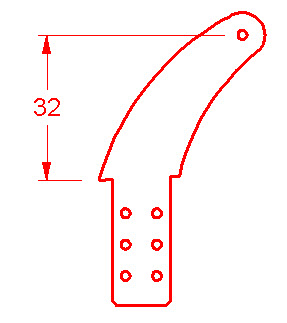

Extra330SC 2,3m Ruderhorn SL
Extra330SC 2,3m Anlenkung SR

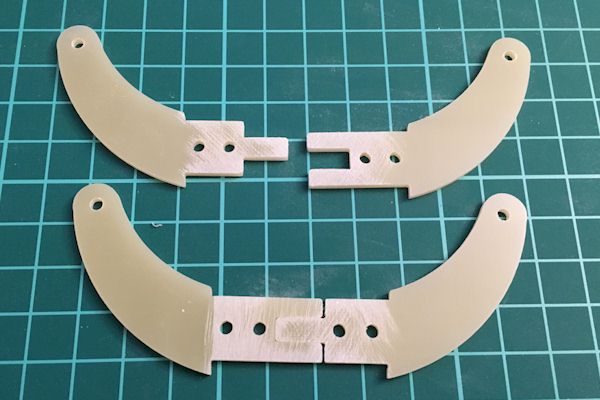

Extra330SC 23m 04

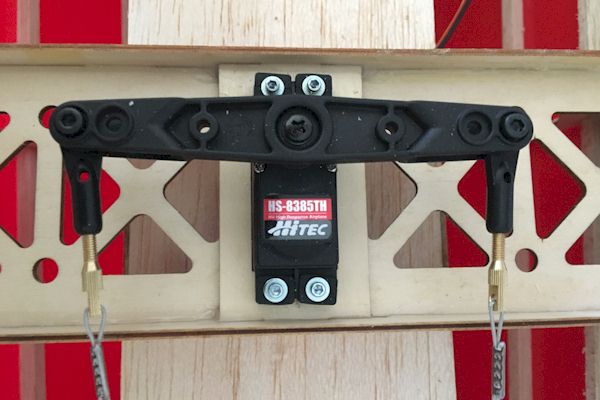

Extra330SC 2,3m Servo Seitenleitwerk

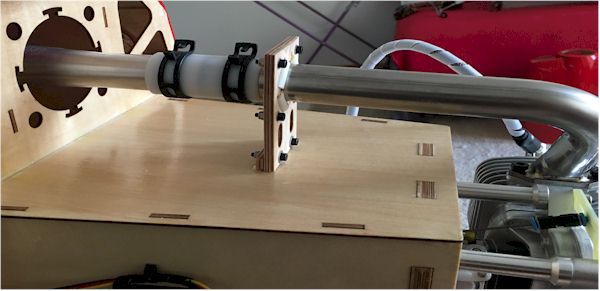

Auspuffanlage

  • Aluminium Resonanzrohr bis 65 ccm mit Bogenauslass Krumscheid Artikel-Nr. 1060-5 B
  • Stutzen GF45 i schräg angesetzt                                     Krumscheid Artikel-Nr. 1562 i
  • Edelstahl -L-Bogen Ø 25mm                                            Krumscheid Artikel-Nr. 4325
  • PTFE-Schlauch ID: Ø 25mm AD: Ø 29mm                      Krumscheid Artikel-Nr. 1026
  • Federklammern AD: Ø 29mm                                          Krumscheid Artikel-Nr. 929
  • KS-ComfortMount Befestigungssystem / II                      Krumscheid Artikel-Nr. 504

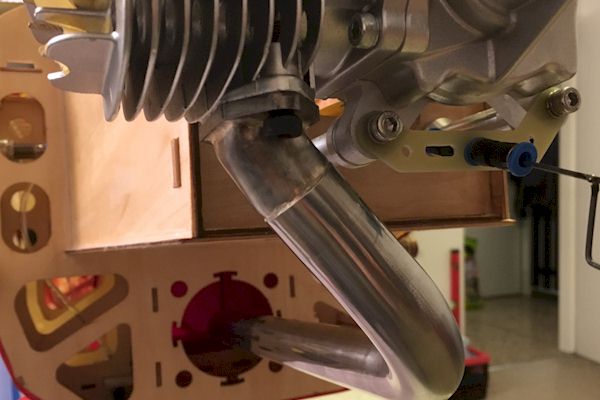

Extra330SC 23m 07
  Extra330SC 23m 09

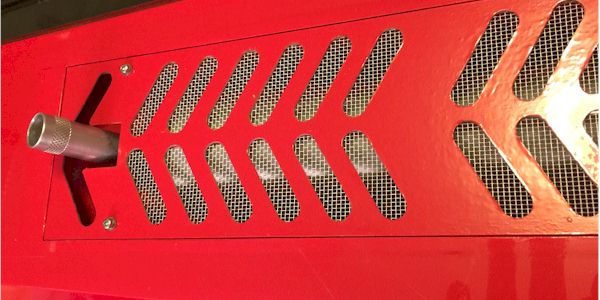

Extra330SC 23m 24



Technische Daten

Hersteller:
GB-Models
Baujahr:
2013
Bauart:
Sperrholz, Balsa + CFK , bespannt
Tragfläche:
Zweiteilig mit CFK Steckungsrohr, Holz, bespannt
Leitwerke:
Profiliert, Holz, bespannt
Abmessungen:
Länge: 2250 mm
Spannweite: 2260 mm
Gewicht:
8500 g
Tragflächeninhalt:
 dm²
Flächenbelastung:
 g/dm²

Antrieb:
DLE Engines DLE-61cc
Akku:

Steuerung:
Höhe, Seite, Quer, Motordrossel
Empfänger:
Futaba R7008SB,   8-Kanal-FASST-Empfänger 2,4 GHz
Servos:
3 x Hitec HS-8385TH, 2x  Hitec HS-5585MG (Höhe)
Akkuweiche:
PowerBox Evolution

Propeller: FALCON 24/10 2-BLATT CARBON LUFTSCHRAUBE
Spinner:
 Dave Brown 4-1/2" Big Cut Vortech Std 2-Blade Spinner DAVS645
