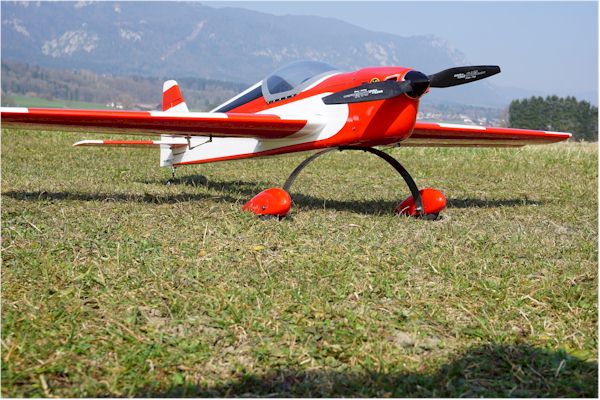

Gebaut im Winter 2014, Erstflug 23 März 2015
 |
|
Konstruktion:
- Balsa-Sperrholz, traditionelle Bauweise, neu bespannt mit Orastick
- Motorhaube: GFK
|
| |
 |

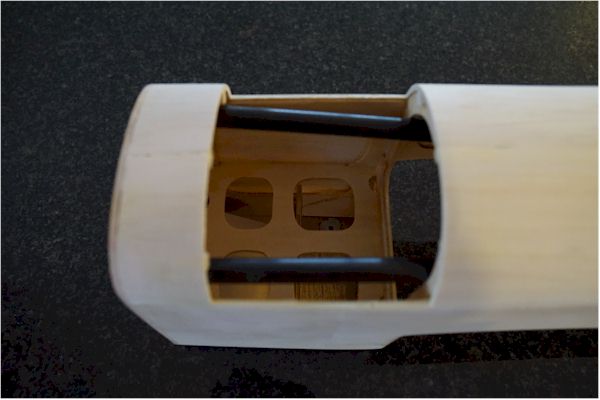

Schacht für den Flugakku. Zwei Kohlerohre verstärken den Rumpf.
|
 |

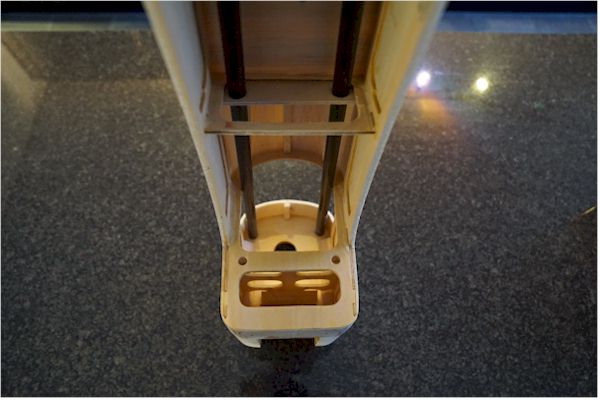

| Die Kohlerohre gehen vom Motorspant bis hin zum Spant hinter der Tragfläche. |
 |
|
Akkuschacht ausgeschitten:
|
 |

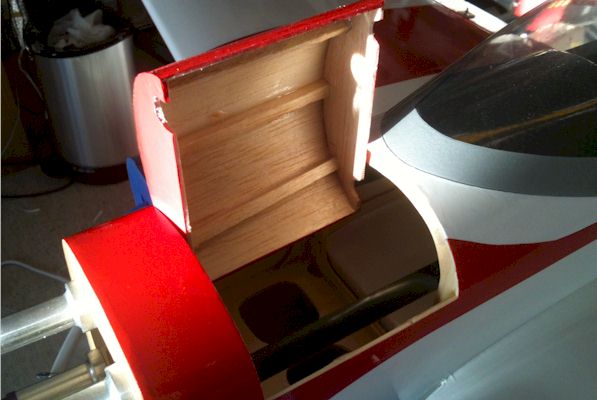

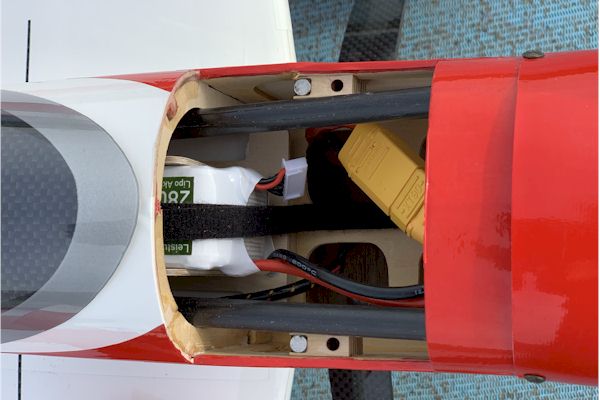

| Die fertige Lösung,. Der Deckel wird durch Stifte positioniert und durch zwei Magnete festgehalten. |
 |
|

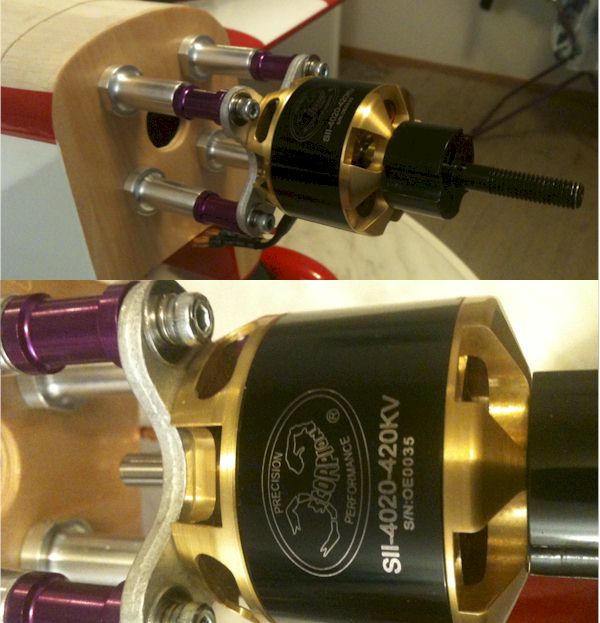

Scorpion SII-4020-420, mit 1500 Watt Dauerleistung.
|
Technische Daten
|
Hersteller:
|
Great Planes
|
|
Baujahr:
|
2014 |
|
Bauart:
|
Balsa-Sperrholz, neu bespannt mit Orastick (Original war Monokote)
|
|
Tragfläche:
|
Einteilig, Rippenbauweise, bespannt
|
|
Leitwerke:
|
Balsa, bespannt
|
|
|
|
|
Abmessungen:
|
Spannweite: 1400 mm
Länge: 1370 mm
Gewicht laut Hersteller 2200 ... 2400 Gramm ohne Treibstoff
|
|
Gewicht:
|
ohne Akku: 1950 Gramm
mit Swaytronic 6S 2800 2440 Gramm
|
|
Tragflächeninhalt:
|
36.6 dm², voll symetrisches Profil
|
|
Flächenbelastung:
|
66g/dm²
|
|
|
|
|
Antrieb:
|
Scorpion SII-4020-420, 1500 Watt Dauerleistung
|
|
Regler:
|
Phoenix 90A - Castle TALON 90
|
|
Akku:
|
Swaytronic LiPo 6S 22.2V 2800mAh 35C/70C
|
|
Steuerung:
|
Höhe, Seite, Quer, Motor
|
|
Empfänger:
|
Futaba R7008SB S.Bus2 FASSTest Receiver 14SG/18MZ /32MZ
|
|
Servos:
|
Höhe: 1x Hitec 7245MH, 34g, @ 7.4V: 0.11 sec/60°; 6.4 kg/cm
Seite: 1x Hitec 7245MH, 34g, @ 7.4V: 0.11 sec/60°; 6.4 kg/cm
Quer: 2x Futaba S3172SV S.Bus2, 20g, @ 7.4V: 0.23 sec/60°; 4.1 kg/cm |
|
BEC:
|
9A BEC im Regler enthalten
|
|
|
|
|
Propeller:
|
aeronaut CAMcarbon Power-Prop 14x9" |
| |
|
Gesamter Antrieb
|
Komponenten:
|
839
|
g
|
|
Leistungs-Gewicht:
|
424
|
W/kg
|
|
Schub-Gewicht:
|
1.90
|
: 1
|
|
P(in) @ max:
|
1034.7
|
W
|
|
P(out) @ max:
|
880.3
|
W
|
|
Wirkungsgrad @ max:
|
85.1
|
%
|
Propeller
|
Standschub:
|
4643
|
g
|
|
Drehzahl*:
|
8401
|
U/min
|
|
Schub bei Abriss:
|
4158
|
g
|
|
Schub bei 0 km/h:
|
6724
|
g
|
|
Pitch Geschw.:
|
115
|
km/h
|
|
Blattspitze:
|
563
|
km/h
|
|
spez. Schub:
|
4.73
|
g/W
|
Batterie
|
Belastung:
|
15.70
|
C
|
|
Spannung:
|
22.4
|
V
|
|
Nennspannung:
|
22.20
|
V
|
|
Kapazität:
|
5000
|
mAh
|
|
Energie:
|
62.16
|
Wh
|
|
Flugzeit Vollgas:
|
3.4
|
min
|
|
Ø Flugzeit:
|
8.6
|
min
|
|
Gewicht:
|
390
|
g (mit Kabel und XT90 Stecker)
|
|
