Status: Gebaut im Winter 2013/2014, Erstflug 8. September 2014
Konstruktion:
- GFK, Balsa-Sperrholz traditionell, beplankt, bedruckt
- Motorhaube: GFK.
|
 |
|

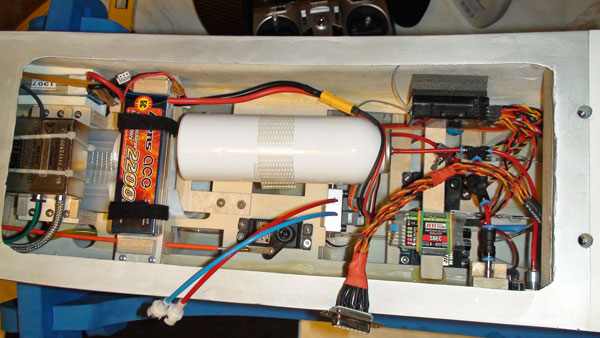

Blick in das Innenleben
|
 |
| |
 |
|

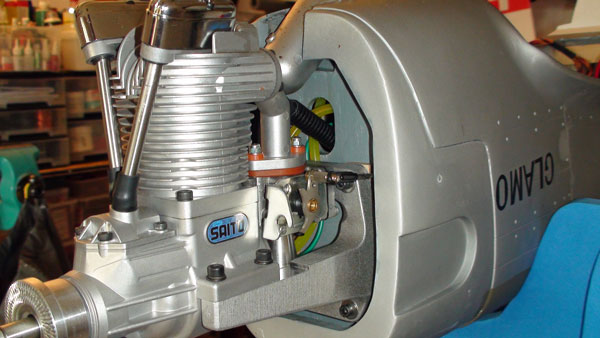

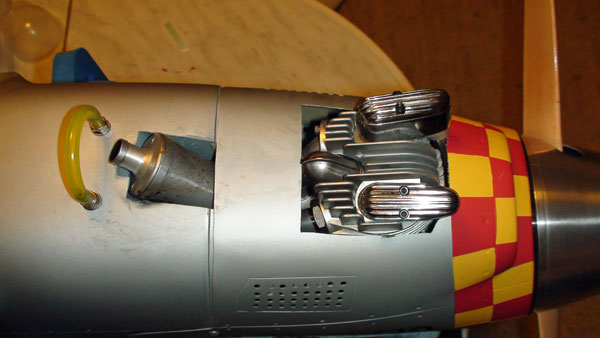

Saito FG36 Viertakt-Benzinmotor
|
 |
|

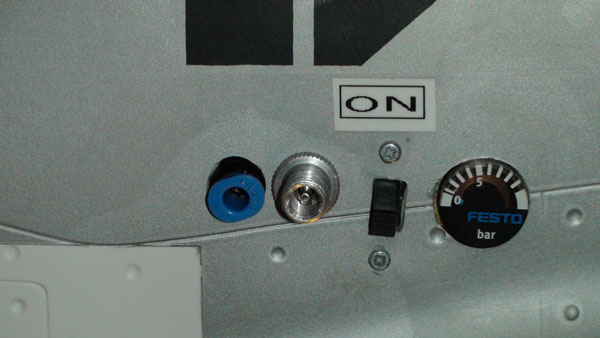

Betankungsventil, Pneumatikanschluss, RX-Schalter, Manometer
|
 |

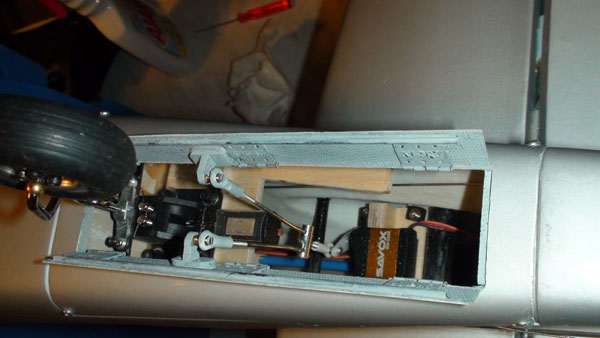

| Einziehfahrwerk Spornrad (EFLG11) |
Technische Daten
|
Hersteller:
|
ESM
|
|
Baujahr:
|
2013 |
|
Bauart:
|
Rumpf: GFK, Flächen/Leitwerke: Balsa, beplankt
|
|
Tragfläche:
|
Einteilig, Rippenbauweise, beplankt
|
|
Leitwerke:
|
Balsa, Rippenbauweise, beplankt
|
|
|
|
|
Abmessungen:
|
Spannweite: 1800 mm
Länge: 1583 mm
|
|
Gewicht:
|
5.900 kg, trocken
|
|
Tragflächeninhalt:
|
57.3dm²
|
|
Flächenbelastung:
|
101.5g/dm²
|
|
|
|
|
Antrieb:
|
Saito Viertakt Benzinmotor FG36
|
|
Akku Zündung:
|
1 x Lipo 2s 1300 mAh Gens Ace
|
|
Akku RX:
|
1 x Lipo 2s 2200 mAh Gens Ace |
|
Steuerung:
|
Höhe, Seite, Quer, Klappen, Einziehfahrwerk, Motordrossel
|
|
Empfänger:
|
Futaba R6014HS, 14-Kanal-FASST-Empfänger 2,4 GHz
|
|
Servos:
|
- Höhe: Hitec HS-5645MG
- Seite: Hitec HS-5645MG
- Quer: 2 x Hitec HS-7965MG
- Flaps: 2x Futaba 9202
- Drossel: Futaba 9202
- Tail Wheel Door: Savox SH-0256 Micro Digital Servo.
- Elektronische Zweikreis Ventil für Hauptfahrwerk
|
|
BEC:
|
JETImodel SBEC 6 - 42V / 12 A Impulsstrom, eingestellt auf 5.5V
|
|
|
|
|
Propeller:
|
Xoar PJA Beechwood Prop 18x8 |
| Hauptfahrwerk: |
Pneumatisch ESM
|
|
Heckrad:
|
Umgebautes E-flite Bugfahrwerk 90° (EFLG111) mit dem original Rad aus dem ESM Kit.
|
|
