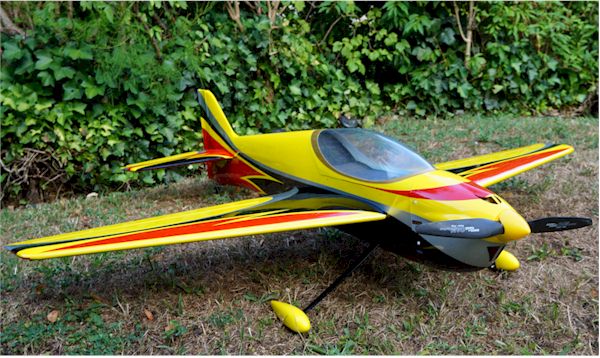

Gebaut im Frühling 2015, Erstflug 17 Juni 2015
 |
|
Konstruktion:
- Balsa-Sperrholz Leichtbauweise, bespannt mit oracover
- Motorhaube: GFK
|
|
Die Nasenleiste ist mit einem gelben Oracover Streifen (innen 3cm, aussen 2cm) dekoriert. Die Fluglage ist mit der gelben Nasenleiste im Landeanflug sehr viel besser zu erkennen.
|
 |

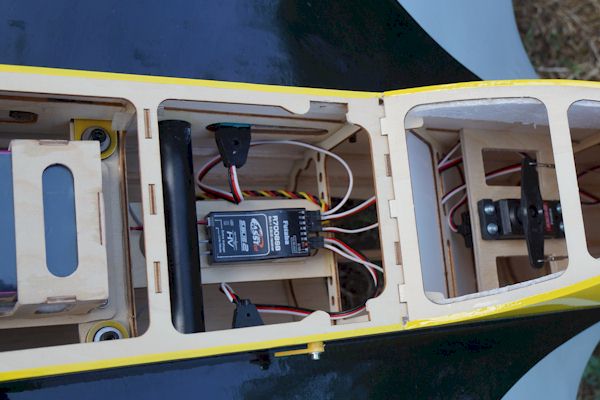

Seitenruder mit Seilanlenkung, Querruderservos mit Multiplexstecker angeschlossen
|
 |
|
Akkuhalterung für Hacker 6s 5000 oder Gens Ace 6s 4000
Castle Talon 90 Regler
|
 |
|

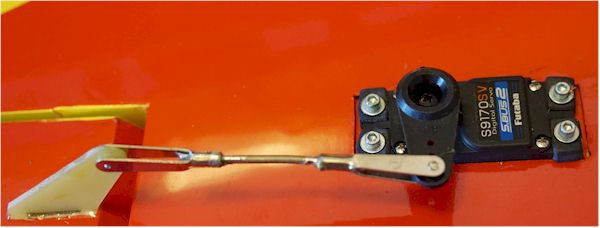

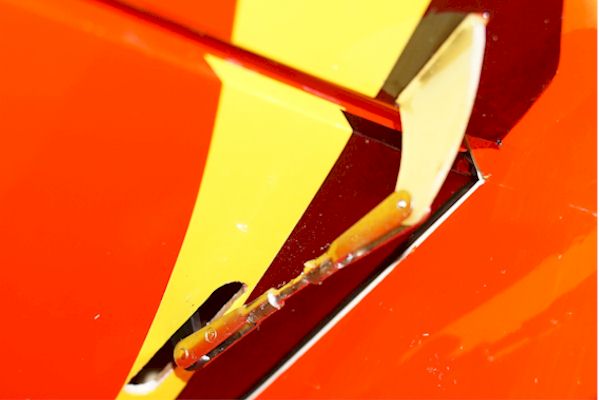

Querruderanlenkung:
- Ruderhorn: Eigenbau,
- Servohebel: Dubro #670 kurz (18mm)
- Federstahl Gabelkopf: (V) M 2.5 gelötet auf 2mm Federstahldraht
|
 |
| Das abnehmbare Höhenleitwerk ist mit einer Schraube gesichert. |
 |

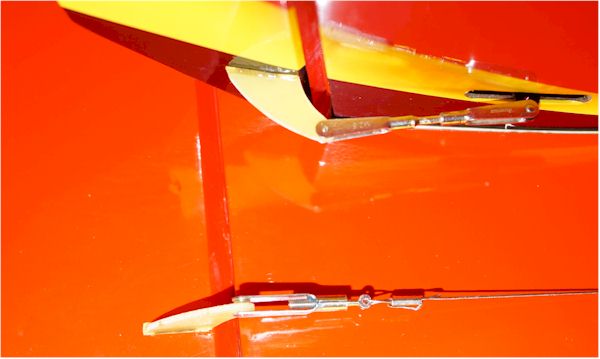

| Anlenkung von Seitenruder und Höhenruder. |
 |

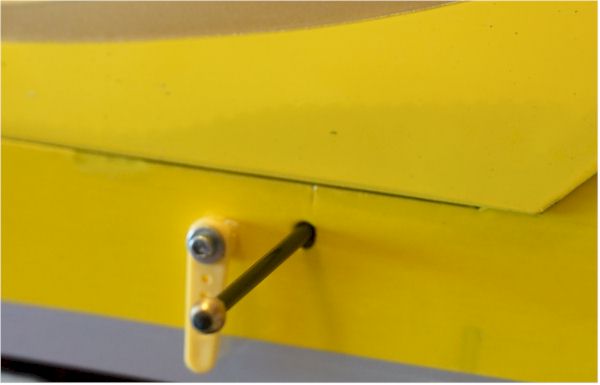

| Kabinenhaubenverschluss |
 |

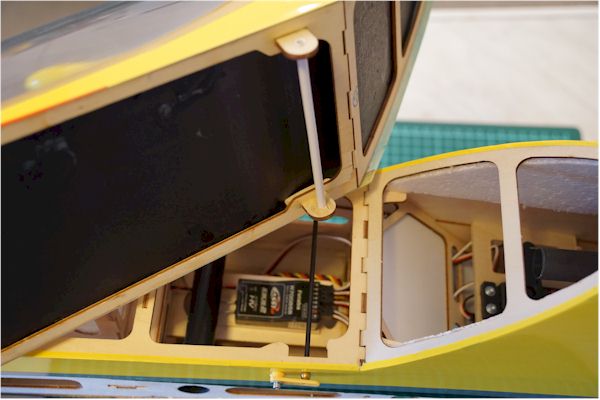

| Ein gesicherter Kohlestab hält die Haube. |
 |
|

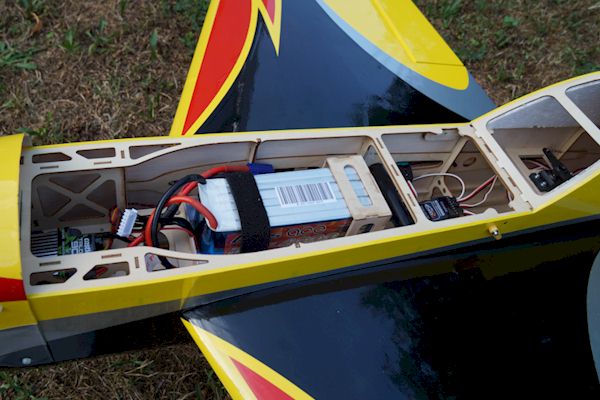

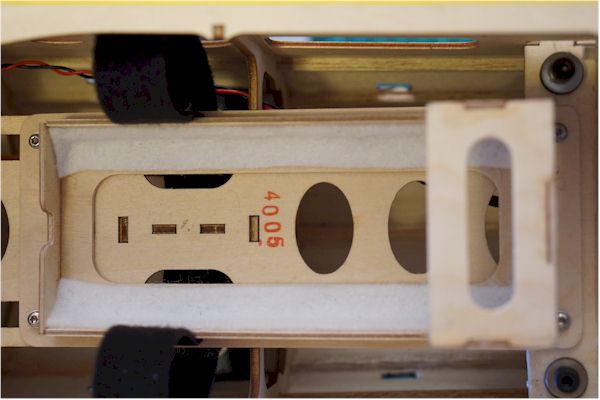

Akkuhalterung für Lipo 20C-ECO-X 5000mAh 6S
|
 |

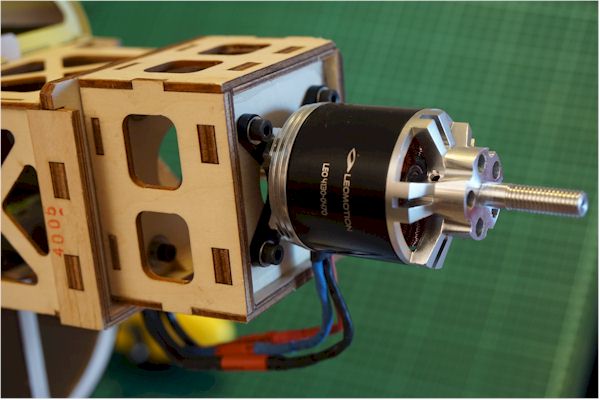

| Der LEO 4130 passt auf den Motorträger. |
Technische Daten
|
Hersteller:
|
Sebart
|
|
Baujahr:
|
2015 |
|
Bauart:
|
Balsa-Sperrholz Leichtbauweise, bespannt mit oracover
|
|
Tragfläche:
|
Zweiteilig, Rippenbauweise, bespannt
|
|
Leitwerke:
|
Balsa, bespannt
|
|
|
|
|
Abmessungen:
|
Spannweite: 1580 mm
Länge: 1660 mm
Gewicht 2300 ... 2400 Gramm ohne Akku
|
|
Gewicht:
|
Ohne Akku: 2720 Gramm
mit Hacker 5000 6s: 3442 Gramm
|
|
Tragflächeninhalt:
|
52 dm²
|
|
Flächenbelastung:
|
61g/dm²
|
|
|
|
|
Antrieb:
|
Leomotion LEO 4130-0470 14pol, 1850W (15s)
|
|
Regler:
|
Phoenix 90A - Castle TALON 90
|
|
Akku:
|
Hacker TopFuel LiPo 20C-ECO-X 5000mAh 6S , EC5-Stecker, 138x42x57mm, 722g
Gens ace 4000mAh 22.2V 25C 6S1P, EC5-Stecker, 138x43x50mm, 631g
|
|
Steuerung:
|
Höhe, Seite, Quer, Motor
|
|
Empfänger:
|
Futaba R7008SB S.Bus2 FASSTest Receiver 14SG/18MZ
|
|
Servos:
|
Höhe: 2x Futaba S3174SV S.Bus2, 20g, @ 7.4V: 0.12 sec/60°; 4.3 kg/cm
Seite: 1x Futaba S3470SV S.Bus2, 43g, @ 7.4V: 0.16 sec/60°; 9.6 kg/cm
Quer: 2x Futaba S9170SV S.Bus2, 32g, @ 7.4V: 0.12 sec/60°; 6.8 kg/cm |
|
BEC:
|
9A BEC im Regler enthalten
|
|
|
|
|
Propeller:
|
aeronaut CAMcarbon Power-Prop 15x9" |
| |
|
Gesamter Antrieb
|
Komponenten:
|
1318
|
g
|
|
Leistungs-Gewicht:
|
531
|
W/kg
|
|
Schub-Gewicht:
|
1.95
|
: 1
|
|
P(in) @ max:
|
1826.3
|
W
|
|
P(out) @ max:
|
1481.9
|
W
|
|
Wirkungsgrad @ max:
|
81.1
|
%
|
Propeller
|
Standschub:
|
6724
|
g
|
|
Drehzahl*:
|
9116
|
U/min
|
|
Schub bei Abriss:
|
4301
|
g
|
|
Schub bei 0 km/h:
|
6724
|
g
|
|
Pitch Geschw.:
|
125
|
km/h
|
|
Blattspitze:
|
655
|
km/h
|
|
spez. Schub:
|
4.06
|
g/W
|
Batterie
|
Belastung:
|
15.52
|
C
|
|
Spannung:
|
21.44
|
V
|
|
Nennspannung:
|
22.20
|
V
|
|
Kapazität:
|
5000
|
mAh
|
|
Energie:
|
111
|
Wh
|
|
Flugzeit Vollgas:
|
3.9
|
min
|
|
Ø Flugzeit:
|
7.3
|
min
|
|
Gewicht:
|
786
|
g (gewogen mit Kabel und EC5 Stecker: 722 g)
|
|
- Akkuhalterung
- Servobrett
- Ruderhörner mit kleinen Löchern für Metallgabelköpfe
